Dhau li ntawm lub sij hawm ntsuas qhov yuam kev tshwm sim los ntawm qhov zoo ntawm lub suab nrov ultrasonic, lub sij hawm ntsuas txoj kev kuj yog ib qho tseem ceeb cuam tshuam rau qhov raug. Cov txheej txheem ntsuas lub sij hawm tseem ceeb suav nrog kev suav cov mem tes thiab hla- sib txheeb. Hauv kev suav cov mem tes, qhov kev daws teeb meem ntawm lub sijhawm ntsuas yog qhov ncaj qha ua rauntsuasyuam kev. Txij li lub sij hawm mem tes ib txwm muaj qhov dav, qhov kev ntsuas qhov yuam kev yuav tshwm sim hauv ib lub sijhawm mem tes.
Tus ntoo khaub lig- txoj kev sib txheeb suav tus ntoo khaub lig- kev sib raug zoo ntawm cov teeb liab nthuav tawm ntawm ob lub ntsiab lus kom tau txais lub sij hawm ncua ntawm ob lub teeb liab. Piv txwv tias lub teeb liab ultrasonic kuaj pom ntawm ib qho taw tes yog z(t), thiab lub teeb liab uas nthuav tawm mus rau lwm qhov tom qab lub sij hawm ncua yog y(t), lub sij hawm ncua ntawm ob lub teeb liab tuaj yeem xam los ntawm kev sib raug zoo ntawm tus ntoo khaub lig-.
Tus ntoo khaub lig- cov qauv kev sib raug zoo yog raws li hauv qab no:
Tsis tas li ntawd, ultrasonic flow meters kuj raug kev txom nyem los ntawm lub sij hawm ncua los ntawm cables, transducers, mounting slots, thiab hluav taws xob Cheebtsam. Cov sijhawm ncua sij hawm no qhia txog kev ua yuam kev. Cov kev ua yuam kev no tuaj yeem kov yeej los ntawm kev ntsuas ncua sijhawm, xoom- kev hloov pauv hloov pauv, thiab ntsuas kub thiab siab them nyiaj.

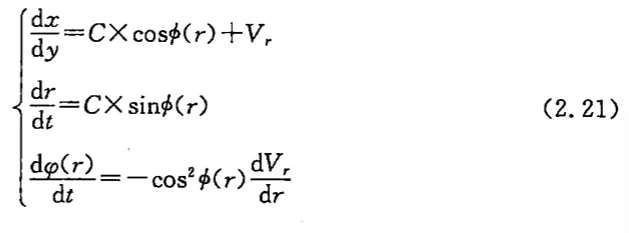

Kev nthuav tawm trajectory ntawm ultrasonic signals nyob rau hauv ib tug yeeb nkab hloov nrog ndlwg tshaj tawm, thaum kawg ua rau inaccuracies nyob rau hauv lub sij hawm ntsuas. Lub ultrasonic nthwv dej propagation trajectory nyob rau hauv cov kua yog tsis linear, thiab cov trajectories txawv nyob ntawm seb qhov ntws ntws los yog downstream. Qhov kev nthuav tawm trajectory no tuaj yeem piav qhia siv cov channel nkhaus tracing txoj hauv kev geometric acoustics. Raws li qhov muab los ntawm Boone thiab Vermaas, piv txwv li lub suab tshaj tawm C yog qhov tsis tu ncua, qhov sib npaug ntawm cov channel nkhaus yog:
Nyob rau hauv cov mis: p(r) yog lub kaum sab xis ntawm lub suab channel ntawm ib tug deb r los ntawm lub centerline thiab axis kev taw qhia nyob rau hauv cov yeeb nkab; V yog qhov nruab nrab saum npoo tshaj tawm ntawm lub suab channel ntawm qhov deb r los ntawm qhov nruab nrab thiab ntu axis hauv cov yeeb nkab.
Thaum lub sensor qhov chaw raug txiav txim, lub channel nkhaus tuaj yeem tsim. Txij li thaum V tsis tas li, cov channel nthuav tawm cov duab nkhaus, thiab lub kaum sab xis channel tsis tas li. Tus lej Reynolds Re thiab Mach tus lej Ma txiav txim siab qhov nkhaus ntawm channel, uas hloov pauv nrog kev faib tawm thiab nce hauv Ma.
Tus lej Mach hauv cov yeeb nkab yog txhais raws li:
Ma=V/C
Hauv cov qauv: C yog qhov ceev ntawm lub suab; V yog qhov nruab nrab ntim tshaj tawm ntawm cov kua hauv cov yeeb nkab. Thaum Ma <0.1, lub ultrasonic yoj propagation trajectory yog kwv yees li ib txoj kab ncaj nraim; qhov loj dua Ma yog, qhov loj dua qhov curvature ntawm propagation trajectory.

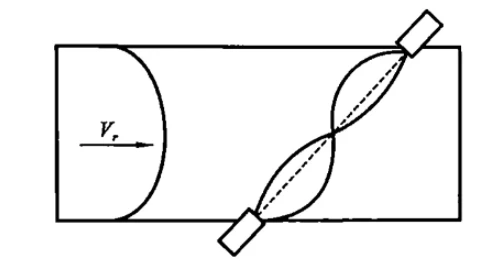

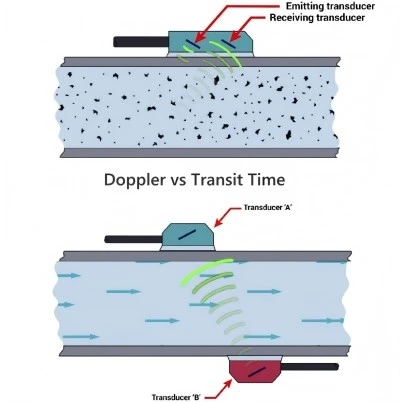

Raws li pom nyob rau hauv daim duab, thaum ultrasonic nthwv dej propagate nyob rau hauv cov kua nyob rau hauv cov yeeb nkab, lawv propagation paths txawv nyob ntawm seb lawv mus nrog los yog tawm tsam cov ntws, uas ua rau txawv deb mus txawv tebchaws thiab yog li tsis raug ntsuas lub sij hawm.
Los ntawm lub teeb pom kev zoo, lub zog poob tshwm sim ntawm ob qho tib si kis tau tus mob thiab tau txais transducers, thiab kuj thaum lub sij hawm nthuav tawm hauv ob qho tib si qhia. Qhov ntau dua qhov curvature ntawm propagation trajectory, lub weaker lub tau txais ncha teeb liab. Yog hais tias lub ultrasonic transducer lub emission lub kaum sab xis yog tsis raug, lub ncha teeb liab tej zaum yuav tsis txawm yuav ntes tau ntawm lub txais transducer.

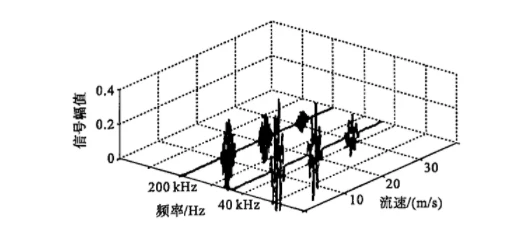

Zero-Kev kuaj pom hla qhov zero- hla taw tes los ntawm kev teeb tsa qhov ntsuas hluav taws xob. Txawm li cas los xij, hauv kev xyaum, kev kuaj pom tsuas yog pib tom qab ncua tom qab lub teeb liab tuaj txog, thiab qhov ncua sij hawm no qhia txog kev ua yuam kev. Tsis tas li ntawd, thaum lub teeb liab amplitude hloov pauv, lub sijhawm pib tau txais los ntawm xoom- hla kev kuaj pom nrog tus nqi ruaj khov yuav hloov pauv. Lub teeb liab ultrasonic propagating nyob rau hauv roj nyob rau hauv ib tug yeeb nkab yog qhia nyob rau hauv daim duab. Thaum cov kua dej nce ntxiv, qhov tau txais cov teeb liab amplitude txo qis, uas yuav ua rau cov cuab yeej thib ob txhawm rau txheeb xyuas lub sijhawm sib txawv.
