Lub vortex flowmeter muaj ib lub 'meter' lub cev thiab ib tug shed strip tso rau hauv lub ntws. Thaum cov ntshauv ntws dhau los, Karman vortex yog tsim nyob rau ntawm ntug ntawm lub strip. Lub Karman vortex tsim 1 nqa ua haujlwm ntawm lub bumper
Duab credit: Yokogawa
Vortex flowmeters ntsuas ntws los ntawm suav cov vortices
Kev sib raug zoo ntawm kev khiav ceev thiab vortex zaus
Karman vortex zaus yog proportional rau tus nqi ntws raws li cov lej hauv qab no:
F=St*v/d
nyob ntawd:
F: Karman vortex zaus
St: Strouhal tooj, yog qhov tas mus li
v :fwb
d: qhov dav ntawm lub tsev, tas li
Tus lej Truhal yog dab tsi?
Strouhal tooj (St) yog ib tug dimensionless tooj uas yog ib tug muaj nuj nqi ntawm pas nrig geometry thiab vortex loj.
St yog qhov sib piv ntawm lub sij hawm tig (I) thiab qhov dav ntawm lub shedder bar (d).
Feem ntau, lub sijhawm sib hloov yog li 6 npaug ntawm qhov dav dav, thiab St yog qhov tsis tu ncua. Flow velocity tuaj yeem ntsuas tau los ntawm kev suav cov eddies
Los ntawm kev xaiv tus pas nrig geometry, St tuaj yeem nyob tas li ntawm ntau yam ntawm Reynolds tus lej
Daim duab hauv qab no qhia txog kev sib raug zoo ntawm tus lej Strouhal thiab tus lej Reynolds
Nyob rau hauv cov xwm txheej tsis txaus, tus naj npawb Strouhal tsis hloov thaum tus lej Reynolds ntau dua 20,000. Yog li ntawd, lub vortex zaus yuav proportional rau qhov khiav ceev
Tab sis hauv qab txoj kab kev hloov pauv, thaum tus lej Reynolds nyob nruab nrab ntawm 5, 000 thiab 20, 000. Strouhal tus naj npawb nce, yog li qhov vortex zaus tsis yog proportional rau qhov khiav ceev
Thov xa mus rau: Reynolds Number yog dab tsi?
Tam sim no cia peb rov qab mus piav qhia meej ntxiv tias nws ua haujlwm li cas:

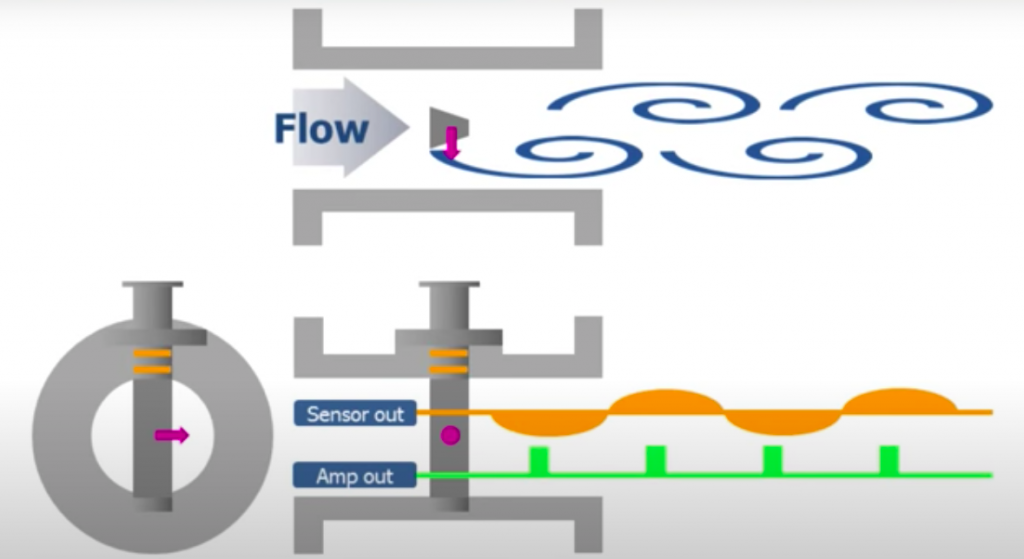

Eddy tam sim no tsim lub siab sib txawv ntawm tus pas nrig. Tus pas nrig yog nias rau sab qis. Piezoelectric sensors hloov cov kev ntxhov siab ntawm cov neeg kho tshuab mus rau hauv hluav taws xob pulses. Cov teeb liab no yog ua tiav los ntawm amplifier, processor los tso saib qhov ceev / ntws tus nqi ntawm lub vijtsam lossis xa cov teeb liab mus rau chav tswj.
Duab credit: Yokogawa
K-factor yog dab tsi?
K-factor ntawm lub vortex flowmeter yog tus naj npawb ntawm cov pulses tsim ib chav tsev ntim
Piv txwv li: 1 liter ntawm kua ntws los ntawm lub vortex flowmeter thiab tsim 3 vortices (cov 3 vortices no tsim 3 hluav taws xob pulses). Ces: K=3 pulses/liter
Cov coefficient K sawv cev rau cov yam ntxwv ntawm cov flowmeter. Nws raug txiav txim thaum lub sij hawm tsim khoom calibration
